自製取代9V方形電池的Arduino電源

我們都知道,可以用 9V 方形電池透過 DC 5521 插頭供電給 Arduino,Arduino 板子上面的電壓轉換 IC 會將 9V 降壓為 5V。然而,9V 方形電池售價並不便宜,在長時間使用 Arduino 的情況下,勢必會花費您大筆的金錢。在這裡我們即將告訴您,如何解決這個問題。




使用鋰電池

沒錯,可重複使用的鋰電池是最佳的解決方案。雖然第一次購買時它的費用會比 9V 方形電池貴很多,但是在您重複幾次使用它之後,您一定會覺得這樣做是值得的。

您可以選擇 18650 鋰電池,但我覺得它的體積太過於龐大,而且必須購買 18650 專用的電池盒,如此的話又要花不少錢。我後來決定選擇 14500 鋰電池,是因為它的體積和重量比起 18650 要小且輕很多,也只比 9V 方形電池稍大一些些,而且電池盒可以與 AA 電池盒共用。


使用 2 節 AA 電池盒

14500 鋰電池單顆電壓約 3.7V,充飽時約為 4.2V,所以 2 顆 14500 串連,電壓最高為 8.4V,這個電壓剛好可以透過 DC 5521 插頭為 Arduino 供電。


自製插頭

以下我們要開始來製作,材料如下:

1. 2節3號AA電池盒 * 1
2. DC 5521 插頭 * 1
3. 14500 鋰電池 * 2


Step1 轉開 DC 5521 插頭,並將塑膠殼穿過電池盒電源線,並將電線端部插入鐵件小孔內(注意正負極)。


Step2 使用銲槍焊接,然後用尖嘴鉗迫使鐵件緊固電線。


Step3 將 DC 5521 插頭與外殼鎖好。

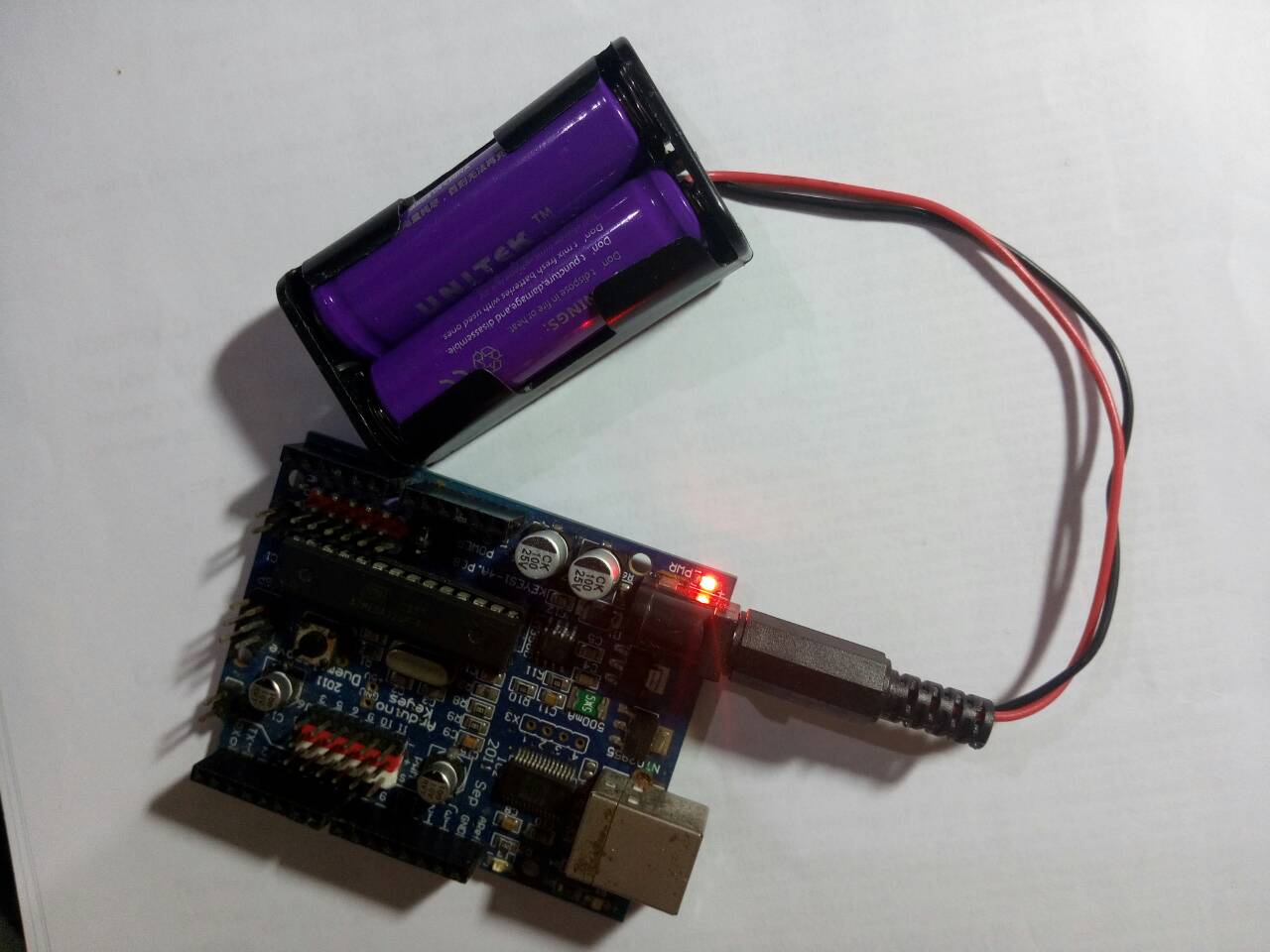

Step4 到這兒就大功告成了。



採購資訊

9V 電池扣 http://goods.ruten.com.tw/item/show?21628075114557

DC5521 插頭 http://goods.ruten.com.tw/item/show?21629129862828

2節5號AA電池盒 http://goods.ruten.com.tw/item/show?21628077392175


後記

有網友問到:「鋰電池若沒過放保護,就完了,是不是要 追加保護板?」
我的回答是,若只是供應 Arduino 板子,當你發現無法正常工作時,此時電壓約為6V,每顆鋰電池約為3V,此時只要趕快拿去充電,還不至於會損壞電池。

Arduino 官方文件說明 6~20V的外部電源可以供電給Arduino UNO 使用,但建議電壓範圍在 7~12V 最為合適,詳 http://arduino.cc/en/Main/ArduinoBoardUno
