本文旨在介紹 ESP32-S3 開發板。ESP32-S3 開發板比以往的 ESP32 系列開發板都還要強大，不僅運算速度快，功能也多。
關於 ESP32-S3 如何編程
ESP32-S3 板載兩個 Type-C 接口，它們的功能不太一樣，詳下圖。
使用 Arduino IDE 編程
在這裡我面會先說明如何設置開發環境，然後再測試幾項基本功能，包括板載 WS2812 LED 和 Wifi 連網功能。
設置開發環境
Step1 開啟 Arduino IDE 並在 [偏好設定] 內加入下面這行
https://dl.espressif.com/dl/package_esp32_index.json
完成後關閉 Arduino IDE，然後再重新開啟 Arduino IDE。

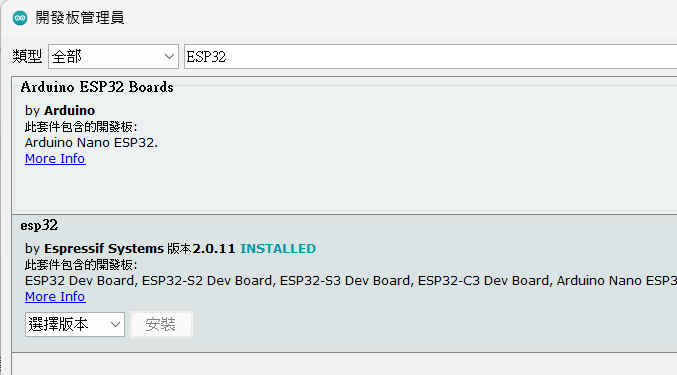

Step2 開啟 [開發板管理員]，搜尋 [esp32]，並加入 esp32 開發板。
至此已完成 ESP32 系列開發板在 Arduino IDE 的設置，換句話說，您以後就可以使用 Arduino IDE 開發 ESP32 系列的開發板。
測試板載 WS2812 LED
ESP32-S3 開發板內建一只 WS2812 LED，這只 LED 是連接在第 48 腳位。
本範例會要使用到 Adafruit NeoPixel Library，因此您需要先下載該 Library。
Step1 使用 Type-C 傳輸線連接電腦與 ESP32-S3 開發板。由於我們此處是使用 UART 來連線，因此須將 Type-C 頭插到 ESP32-S3 的 COM 端接口。
Step2 安裝 USB2TTL 驅動程式，下載網址如下，建議安裝 CH341SER 版本。
Step3 指定開發板和連接埠。開發板請選用 [ESP32S3 Dev Module]，如下圖。
Step4 開啟範例程式 [檔案] > [範例] > [Adafruit NeoPixel] > [strandtest]。
Step5 因為 WS2812 LED 只有 1 只，而且是連接在第 48 腳位，因此須修改下列程式碼。
#define LED_PIN 48
#define LED_COUNT 1
Step6 修改完後就可以將程式 Upload。Upload 完成後，您可能會發現 WS2812 LED 怎麼不會亮，這是因為板子上設置了一個 [斷開點] (如下圖，RGB下方的焊點)，也就是 WS2812 LED 的 Din 與 ESP32-S3 的第 48 腳是斷開的。
此時，您可以使用螺絲起子將它短路，就可以看到 WS2812 LED 正在改變色彩。
如果您想要一勞永逸讓 ESP32-S3 的第 48 腳控制 WS2812 LED，那麼您可以使用銲錫將該地方短路。
這是點亮後的情況
測試 Wifi 連網
Step1 開啟範例程式 [檔案] > [範例] > [Wifi] > [Simple Wifi Server]。
Step2 將程式碼中的 ssid 和 password 改成您家的名稱和密碼。
const char* ssid = "yourssid";
const char* password = "yourpasswd";
Step3 修改完後，先打開 [序列埠監控視窗]，然後將程式 Upload。
如果正常 Upload，您可以在 [序列埠監控視窗] 裡看到一組 IP 位址。
然後您可以將該 IP 複製並貼到瀏覽器裡，至此大功告成。
