BoxyBot 線控紙盒機器人

BoxyBot 線控紙盒機器人是一款適合親子活動的教材,家長可以和家中唸國小或幼稚園的小朋友一起動手做。




完全不需要寫程式,您就可以輕易做出機器人,透過手把上的電池盒開關,您可以輕易地讓 BoxyBot 線控紙盒機器人前進、右轉、左轉或停止。



套件清單
1.TT減速馬達 *2只
2.塑膠輪子 *2只
3.橡膠輪胎 *2只
4.馬達固定鐵件 *2套
5.M2.3x8自攻螺絲 *2只
6.M3尼龍墊片 *4只
7.2節3號電池盒帶開關帶蓋 *2只
8.電線 *4條
9.雙面膠帶 *2片
10.3mm熱縮管 *1條


自備工具與材料
1.烙鐵 *1支
2.小電鑽 *1支 (非必要)
3.美工刀(筆刀尤佳) *1支
4.切割墊 *1片
5.小鎳子 *1支
6.M3螺絲起子 *1支
7.焊錫 *少許
8.白膠 *1瓶
9.噴膠 *1瓶
10.電工膠帶 *少許
11.3號電池 *4顆
12.厚度0.5mm以下A4硬紙板 *2張
13.彩色筆 *1盒 (非必要)


組裝步驟

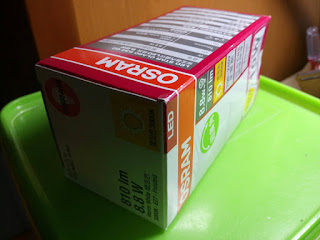

Step1 使用現成的小紙盒,例如燈泡盒子,


前兩天去郵局寄包裹,看到櫃檯上這個郵局販售的「行動郵車礦泉水」瓶也蠻合適的,


或是下載模板紙 檔案並以 A4 尺寸列印。



Step2 如果是使用現成的紙盒,可以省略此步驟。
用噴膠將 2 張模板紙背面都均勻塗佈薄薄一層膠水,然後將上了膠的模板紙貼住厚紙板。
提醒您:
1.使用噴膠罐前要先搖一搖罐子。
2.鋪貼後之模板紙表面需平整。



Step3 用電鑽鑽孔或用筆刀(美工刀)挖孔,接著再用筆刀(美工刀)裁切模板紙。
提醒您:實線需要切割,虛線則是彎折線,切記不能切割。



Step4 如果是使用現成的紙盒,可以省略此步驟。
沿著虛線彎折紙盒,並用白膠黏貼,但上下蓋先不要黏貼。


Step5 用彩色筆在模板紙上畫出喜歡的圖案。例如鋼鐵人、海綿寶寶或皮卡丘。



Step6 使用剝線鉗將 4 條電線的頭尾兩端去皮。如果使用美工刀,應謹慎小心不要切斷銅線。


Step7 將 4 條電線穿過手把中間的孔洞,輕輕打一個單結以防止電線因拉扯而從電池盒上脫落。



Step8 將雙面膠帶貼住電池盒,再將電池盒貼住手把紙板。
提醒您:電池盒上的開關務必要對準模板紙的孔洞。




Step9 將 4 條電線分別與電池盒的電線焊接在一起,務必紅與紅接,黑與黑接。再用電工膠帶纏繞焊接觸做出絕緣,最後用電工膠帶將全部電線固定在模板紙上。







Step10 將熱縮管剪成數小段,然後將 4 條電線另一頭穿過熱縮管。
為了不讓 4 條電線散亂,您可以適當地調整熱縮管位置,然後用吹風機開啟熱風吹熱縮管使它緊固。
提醒您:如果沒有熱縮管,也可以用束帶代替。



Step11 將 4 條電線從紙盒外面穿過中間的洞,並在紙盒內部那端將電線輕輕打一個單結,單結至電線末端留下約 5 cm 長度。




Step12 將 4 條電線分別與馬達焊接。
提醒您:手把左邊的電池盒電線要焊到左馬達,手把右邊的電池盒電線要焊到右馬達,請注意圖片中紅色和黑色電線在馬達銅片上的位置,如果位置焊錯,輪子轉動的方向會不如預期。



Step13 取出長螺絲、螺帽和墊片,將馬達固定到紙盒內部。
提醒您:有「給氣狼機器人聯盟」字樣的那一端為車頭,左馬達務必要固定到小車左邊,右馬達務必要固定到小車右邊。






Step14 隨意取出一支筆,將圖片中之小紙板弄圓。



Step15 將小紙板從紙盒外部穿過細長孔,在紙盒內部用電工膠帶固定。圖片中另一端尚未貼膠帶的地方也需要貼膠帶。



這是紙盒底部,可以看到我們做出一個小輪子。



Step16 將橡膠輪胎套進塑膠輪子,用 M2.3 螺絲將它鎖固到馬達軸。




Step17 將手把上的電池盒分別裝入電池,切換 ON-OFF 開關,就可以讓 BoxyBot 紙盒機器人動起來。




採購資訊

BoxyBot 線控紙盒機器人 http://goods.ruten.com.tw/item/show?21752517807151
