[Robot] 履帶車(坦克車)底盤套件組裝

這一款履帶車(坦克車)底盤套件雖然價格低廉,但它搭載的減速馬達卻是動力十足,就是再崎嶇不平的地形也可輕易越過。
底盤套件




工具

1.烙鐵
2.焊錫
3.尖嘴鉗
4.斜口鉗
5.M2 螺絲起子




組裝步驟

Step1 使用烙鐵和焊錫將電池盒電線焊到馬達上。



Step2 用 2 只螺絲先把電池盒鎖到塑膠條,再拿出 2 支中間長度的鐵條插上塑膠條。

提醒您:
1. 須注意電池盒和鐵條在塑膠條上的位置。
2. 塑膠條中間孔有通孔和未通孔兩種,鐵條要插到未通孔上。這部份要插緊避免鬆脫,如果鐵條插不進塑膠條,可用鐵鎚或重物將其敲進。





Step3 將 2 支鐵條的另一端也插上塑膠條。



Stpe4 使用 2 只螺絲將 2 片長 L 形鐵片鎖到塑膠條。
提醒您:須注意 L 形鐵片在塑膠條上的位置。




Step5 使用 2 只螺絲將 2 片短 L 形鐵片鎖到塑膠條。



Step6 將 2 支最短的鐵條穿過桔色固定環備用。


Step7 馬達置放在兩支塑膠條中間 (由於固定馬達這端是履帶車頭,此時要注意馬達轉動的方向),馬達的鐵殼有磁性,他會吸住長 L 形鐵片,再將 2 支短鐵條分別穿過塑膠條插進馬達軸心。

提醒您:須注意馬達軸心在塑膠條上的位置。




將最長 2 支鐵條先穿過 2 只桔色固定環,一支穿過車尾塑膠條中間通孔,另一支穿過短 L 形鐵片。



Steo7 調整桔色固定環位置,使 2 支鐵條平均置中,而且保持鬆緊適中地可以轉動。



Step8 裝上 6 只輪子。調整這 3 對子使其保持同樣寬度。

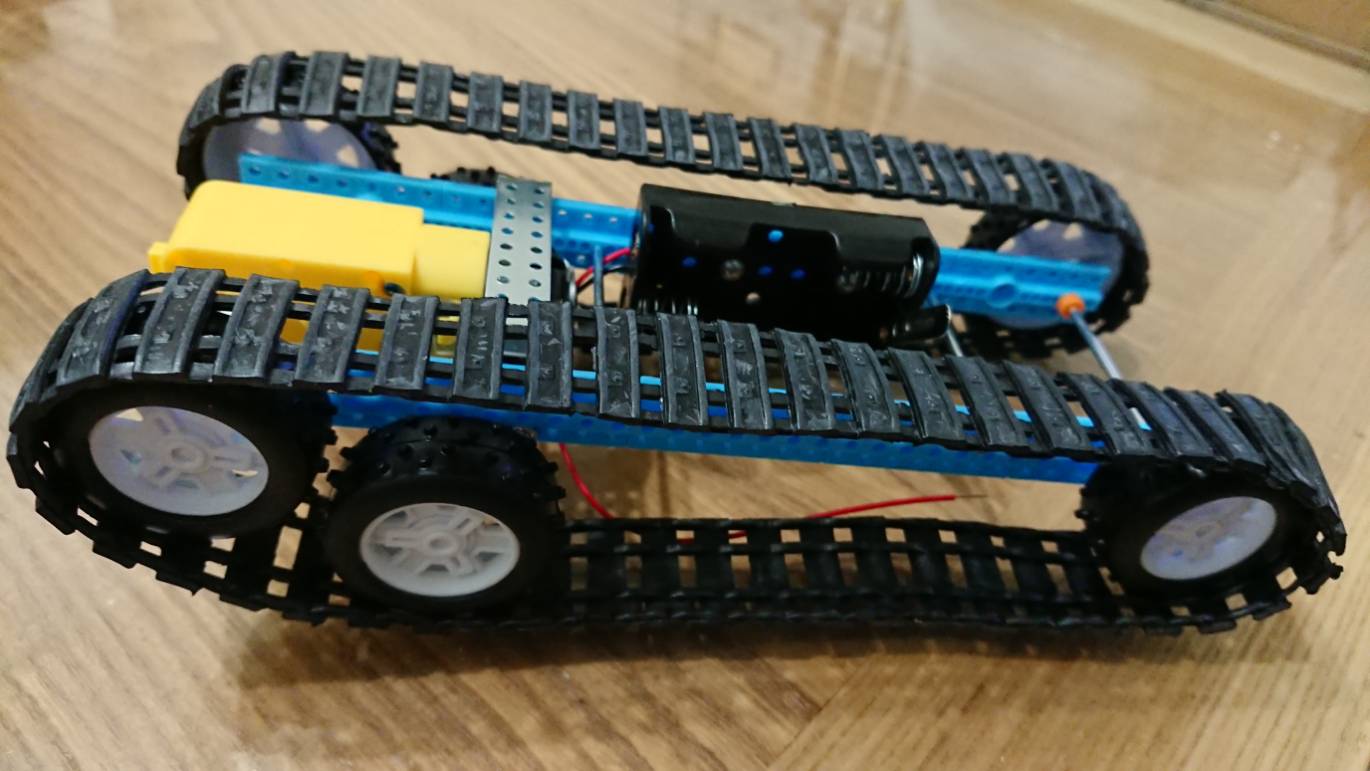

Step9 裝上履帶,至此完成。


這是車頭細部

這是車尾細部

這是電池盒細部


觀賞影片



採購資訊

履帶車(坦克車)底盤套件 https://goods.ruten.com.tw/item/show?21849173965858
