[Arduino] 實做一個文字跑馬燈(一) -- 使用 MAX7219 驅動 8*32 點陣 LED

本實驗是做一個 8*32 點陣文字跑馬燈，如果只使用 Arduino Uno 本身的腳位，是很難點亮 8*32 點陣 LED，我們藉由使用 MAX7219 IC 就可以輕易解決這個問題。

一顆 MAX7219 IC 剛好可以驅動一只 8*8 點陣 LED，因此要驅動 8*32 點陣 LED 需要 4 顆 MAX7219 IC 串接起來。

市面上有現成的 8*32 點陣 LED 模組，如下圖

在開始實驗之前，建議您最好先了解一下 MAX7219
Datasheet http://images.100y.com.tw/pdf_file/35-MAXIM-MAX7219.pdf


接線

把 5P杜邦線一頭接上點陣 LED，這是正面

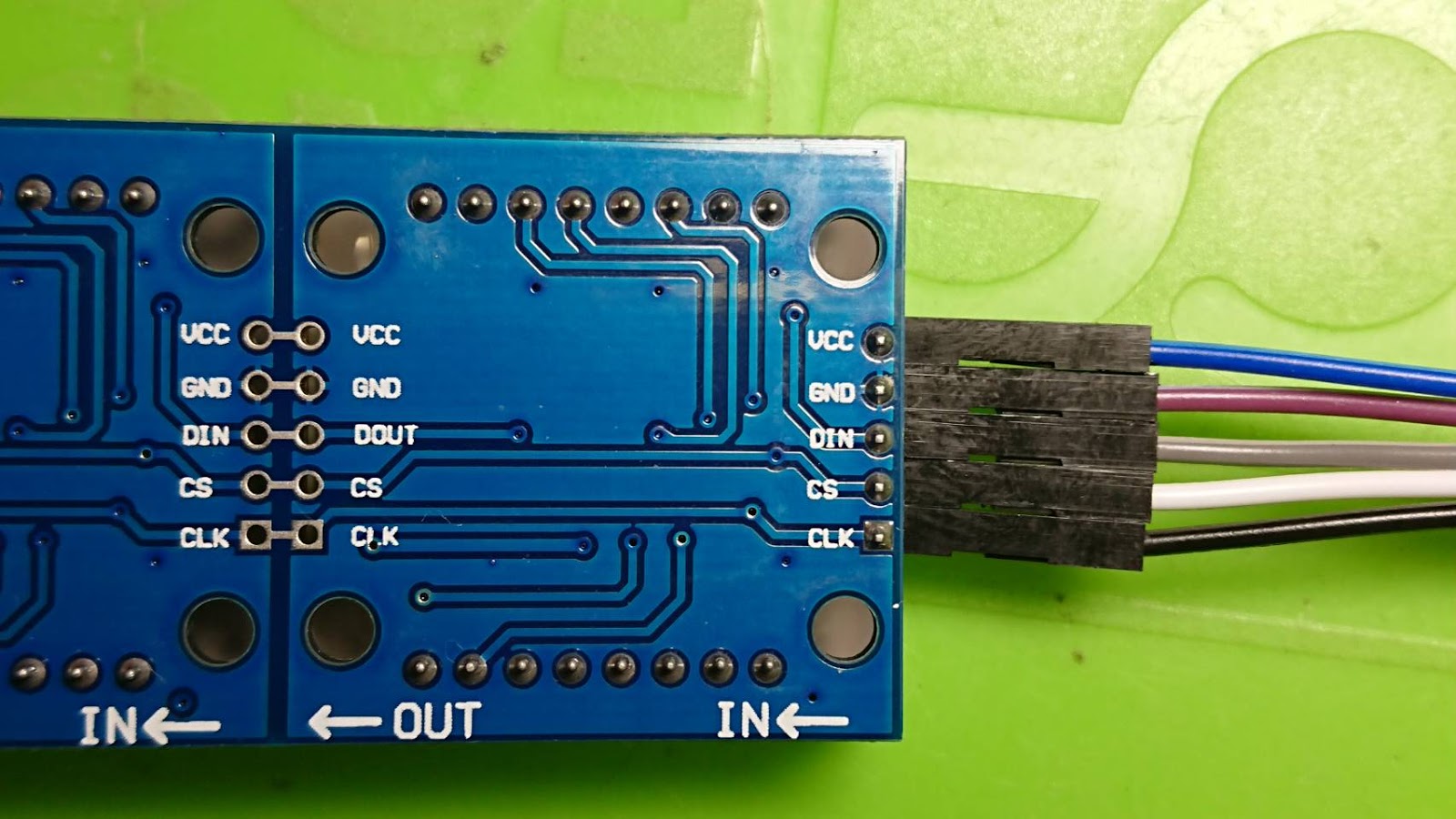

這是背面

請注意 IN / OUT 方向。

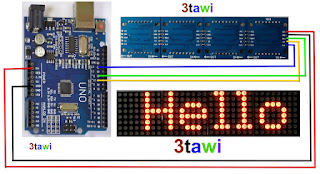

把 5P杜邦線另一頭接上 Arduino，接線如下

Arduino      LED Matrix
Vcc             Vcc
Gnd            Gnd
P10             CS
P11             DIN
P13             CLK


Arduino程式

程式碼

#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

// set to 1 if we are implementing the user interface pot, switch, etc
#define USE_UI_CONTROL 0

#if USE_UI_CONTROL
#include <MD_UISwitch.h>
#endif

// Turn on debug statements to the serial output
#define DEBUG 0

#if DEBUG
#define PRINT(s, x) { Serial.print(F(s)); Serial.print(x); }
#define PRINTS(x) Serial.print(F(x))
#define PRINTX(x) Serial.println(x, HEX)
#else
#define PRINT(s, x)
#define PRINTS(x)
#define PRINTX(x)
#endif

// Define the number of devices we have in the chain and the hardware interface
// NOTE: These pin numbers will probably not work with your hardware and may
// need to be adapted
#define HARDWARE_TYPE MD_MAX72XX::PAROLA_HW

#define MAX_DEVICES 4

#define CLK_PIN   13
#define DATA_PIN  11
#define CS_PIN    10

// HARDWARE SPI
MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
// SOFTWARE SPI
//MD_Parola P = MD_Parola(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES);

// Scrolling parameters
#if USE_UI_CONTROL
const uint8_t SPEED_IN = A5;
const uint8_t DIRECTION_SET = 8;  // change the effect
const uint8_t INVERT_SET = 9;     // change the invert

const uint8_t SPEED_DEADBAND = 5;
#endif // USE_UI_CONTROL

uint8_t scrollSpeed = 25;    // default frame delay value
textEffect_t scrollEffect = PA_SCROLL_LEFT;
textPosition_t scrollAlign = PA_LEFT;
uint16_t scrollPause = 2000; // in milliseconds

// Global message buffers shared by Serial and Scrolling functions
#define BUF_SIZE 75
char curMessage[BUF_SIZE] = { "" };
char newMessage[BUF_SIZE] = { "Hello! Enter new message?" };
bool newMessageAvailable = true;

#if USE_UI_CONTROL

MD_UISwitch_Digital uiDirection(DIRECTION_SET);
MD_UISwitch_Digital uiInvert(INVERT_SET);

void doUI(void)
{
  // set the speed if it has changed
  {
    int16_t speed = map(analogRead(SPEED_IN), 0, 1023, 10, 150);

    if ((speed >= ((int16_t)P.getSpeed() + SPEED_DEADBAND)) ||
      (speed <= ((int16_t)P.getSpeed() - SPEED_DEADBAND)))
    {
      P.setSpeed(speed);
      scrollSpeed = speed;
      PRINT("\nChanged speed to ", P.getSpeed());
    }
  }

  if (uiDirection.read() == MD_UISwitch::KEY_PRESS) // SCROLL DIRECTION
  {
    PRINTS("\nChanging scroll direction");
    scrollEffect = (scrollEffect == PA_SCROLL_LEFT ? PA_SCROLL_RIGHT : PA_SCROLL_LEFT);
    P.setTextEffect(scrollEffect, scrollEffect);
    P.displayClear();
    P.displayReset();
  }

  if (uiInvert.read() == MD_UISwitch::KEY_PRESS)  // INVERT MODE
  {
    PRINTS("\nChanging invert mode");
    P.setInvert(!P.getInvert());
  }
}
#endif // USE_UI_CONTROL

void readSerial(void)
{
  static char *cp = newMessage;

  while (Serial.available())
  {
    *cp = (char)Serial.read();
    if ((*cp == '\n') || (cp - newMessage >= BUF_SIZE-2)) // end of message character or full buffer
    {
      *cp = '\0'; // end the string
      // restart the index for next filling spree and flag we have a message waiting
      cp = newMessage;
      newMessageAvailable = true;
    }
    else  // move char pointer to next position
      cp++;
  }
}

void setup()
{
  Serial.begin(57600);
  Serial.print("\n[Parola Scrolling Display]\nType a message for the scrolling display\nEnd message line with a newline");

#if USE_UI_CONTROL
  uiDirection.begin();
  uiInvert.begin();
  pinMode(SPEED_IN, INPUT);

  doUI();
#endif // USE_UI_CONTROL

  P.begin();
  P.displayText(curMessage, scrollAlign, scrollSpeed, scrollPause, scrollEffect, scrollEffect);
}

void loop()
{
#if USE_UI_CONTROL
  doUI();
#endif // USE_UI_CONTROL

  if (P.displayAnimate())
  {
    if (newMessageAvailable)
    {
      strcpy(curMessage, newMessage);
      newMessageAvailable = false;
    }
    P.displayReset();
  }
  readSerial();
}

上電後，初始文字會顯示捲動的「Hello! Enter new Message?」。
您可以打開 Serial Monitor，將鮑率調到 57600，在上方的欄位輸入新的文字並按下 <Enter> 鍵，就可以顯示新的文字。

初始顯示

叫出 Serial Monitor

輸入新文字

來看一下影片

進階項目

1. 建議您可以將本實驗改成手機藍芽連線，動態變更文字內容和顯示方式。

2. 除了顯示文字之外，最好也可以顯示圖案，可以是靜態圖案，最好是動態圖案。當然如果您功力夠好的話，最好是可以在手機上建立多幅影格形成一幅動畫，再透過藍芽立即傳給 Arduino 讓點陣 LED 顯示。


延伸資料

實做一個文字跑馬燈(二) -- 用手機傳送訊息給點陣 LED https://pizgchen.blogspot.com/2019/06/arduino-led-832-led.html
