本 ESP32-Cam 壓克力固定片功能眾多，將 ESP32-Cam 開發板固定到板子後，可以平躺固定也可以立起來固定，預留的 M2、M3 螺絲孔更可以讓您諸多運用。
板子也預留了一個圓孔，可以讓 ESP32-Cam 晶片散熱，您更可以在這個位置貼上散熱片，以取得最佳散熱效果。而這個圓孔也可以作為圖傳鏡頭固定用。
組裝步驟：
Step1 取出板子，並分離墊片。
提醒您：因為照相關係，沒有移除壓克力表面保護紙。但建議您，以下組裝前請先移除保護紙。
Step2 將 2 條束帶一前一後穿過板子。
Step3 放入 ESP32-Cam 開發板，並將束帶相穿。
Step4 拉扯兩條束帶，稍微束緊開發板。剪斷多餘束帶。
這是背面
Step5 取出螺絲、螺帽，將 L 形塑膠片鎖上固定板。
Step6 取出螺絲、螺帽，將上面整組固定到小車底盤上。
Step7 插上杜邦線。
Step8 完成。
其它功能介紹：
您也可以使用 2 組 L 形塑膠片鎖到小車底盤上。

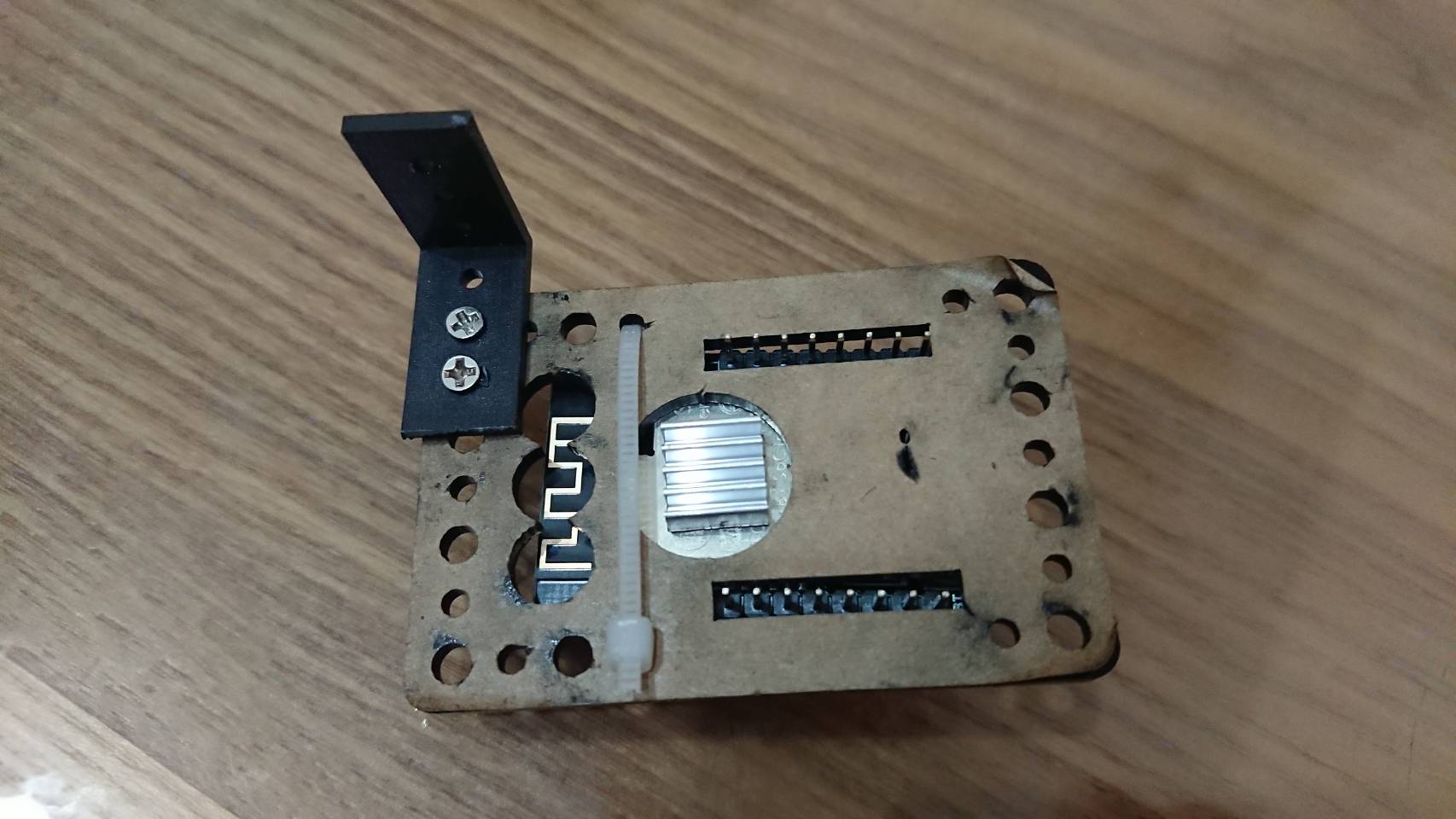

如果有 9x9mm 散熱片，也可以貼到圓孔中央，加強 ESP32-Cam 的散熱能力。
這是平躺的固定方式。
您可以使用那 4 只墊片墊高固定板，或是也可以更換成尼龍柱讓底板更高。
