[Tank] 六輪金屬底盤履帶車組裝

這款六輪金屬底盤履帶車搭載 2 只 33 減速馬達，使用 6~12V 電壓，提供超大扭力。

建議使用 2~3 只 18650 鋰電池來推動它。

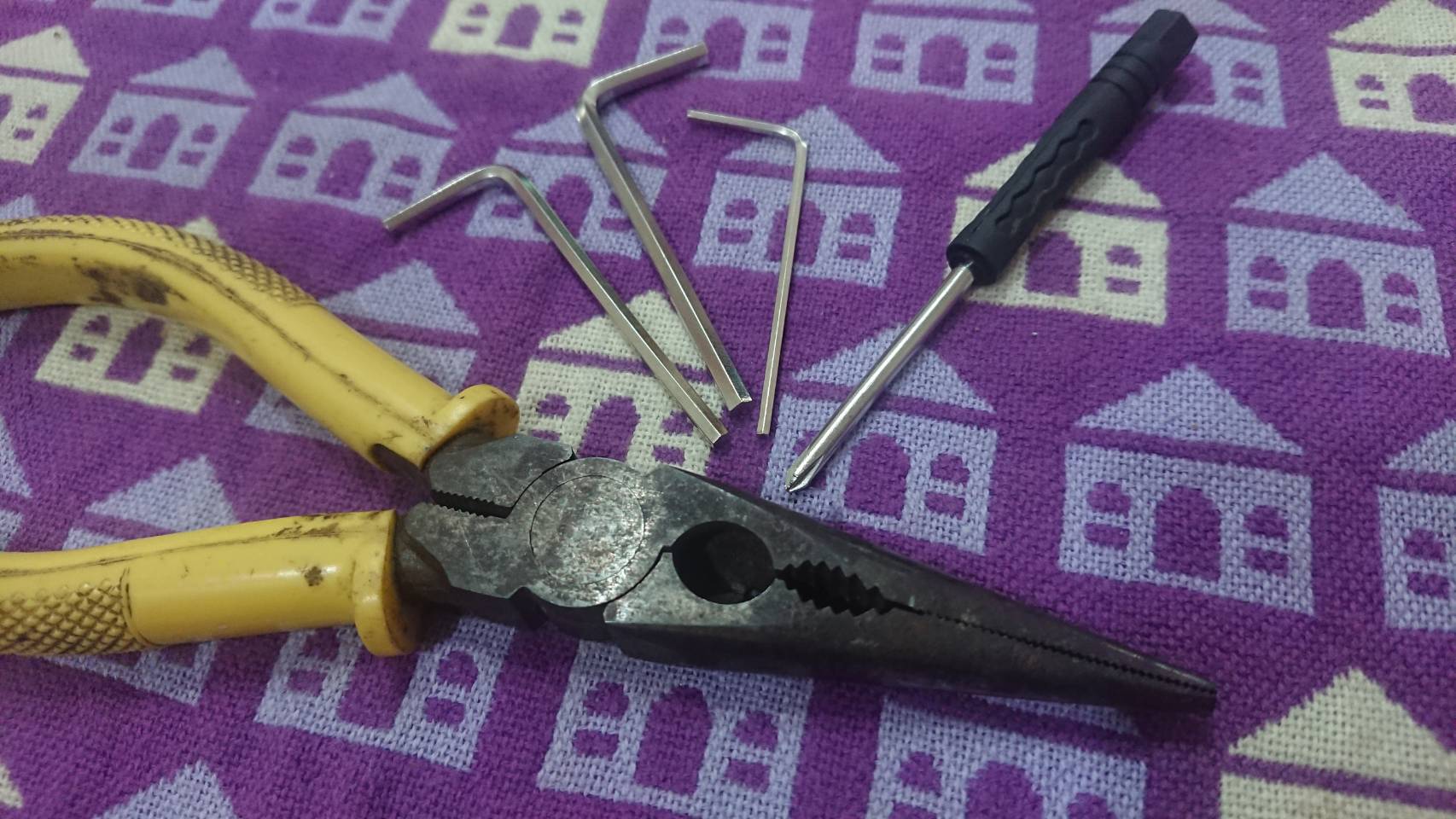

準備工具

L型大、中、小扳手是套件提供，僅需自備M3螺絲起子和尖嘴鉗。

組裝步驟

Step1 使用 3 只 M3*8 螺絲將馬達鎖到金屬長片上面。

依下圖組裝 2 組備用。

Step2 取出公母驅動輪，將它們組合在一起，需組裝 2 組。

Step3 取出 L 型中扳手和 M3 凹頭螺絲和聯軸器，將它們和驅動輪固定。

Step4 取出 L 型小扳手和 M3 無頭螺絲，將整組驅動輪鎖到馬達上。

依下圖組裝 2 組備用。

Step5 取出 L 型大扳手、M4 凹頭螺絲和螺帽，將 U 型金屬片鎖到長金屬片上。須注意孔位。

Step6 取出 L 型大扳手、 M4 長螺絲、螺帽和墊片，將承重輪鎖到長金屬片上。須注意孔位。

Step7 取出 L 型大扳手、 M4 長螺絲、螺帽和墊片，將另一只承重輪鎖到長金屬片尾端。須注意孔位。

將另一只長金屬片也鎖上承重輪。須注意孔位。

Step8 取出 L 型大扳手、M4 凹頭螺絲和螺帽，將 U 型金屬片另一端鎖到長金屬片上。

這是側面圖。

Step9 安裝履帶。須注意履帶安裝方向。

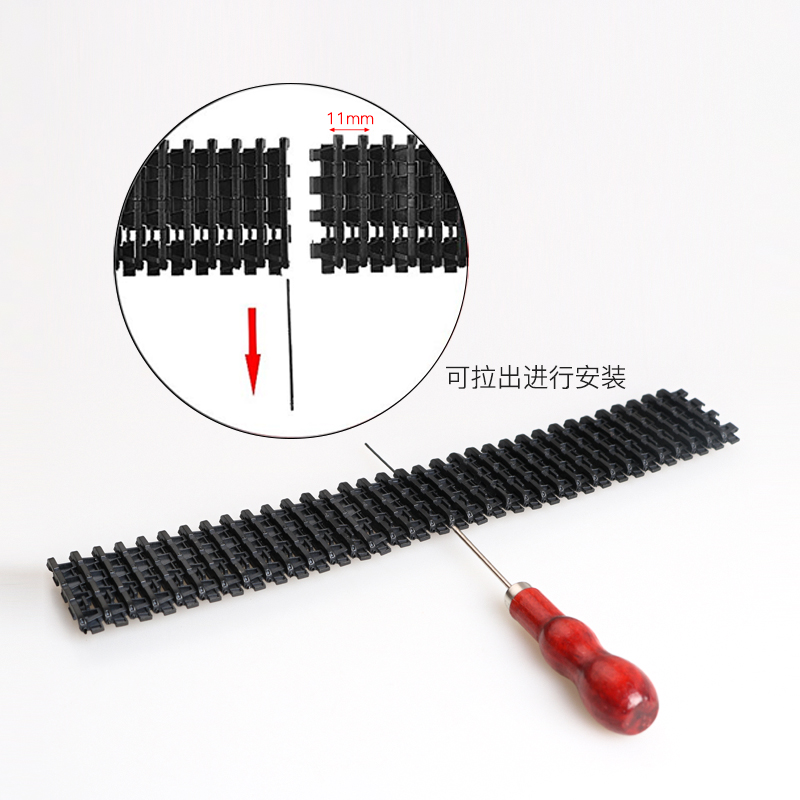

Step10 如果履帶太長，可用尖銳針狀物調整履帶長度。

Step11 組裝完成圖。

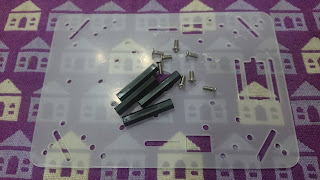

如果您覺得目前的車架空間太小不好使用，可以加裝層板，如下圖。
