[語音辨識] SU-03T 語音辨識模組周邊配件組裝說明

SU-03T 是一款可以離線運作的智能語音辨識模組，但是如果只購買 SU-03T 核心模組是無法運作的，此模組還需要搭配咪頭(麥克風)、喇叭...等配件。

本文旨在說明如何將配件安裝到 SU-03T 核心模組。

準備工具

1. 剝線鉗

2. 烙鐵、焊錫

組裝步驟

Step1 取出配件，檢查品項數量是否短缺。

Step2 取出 2支 9P排針焊到 SU-03T模組。

取出 4P排針焊到 USB 插頭。

取出長 10cm 杜邦線，剝除尾端之膠皮後分別焊到咪頭和喇叭。

提醒您：

1. 咪頭有正負極性，建議將顏色鮮豔的杜邦線焊到正極。

2. 有些喇叭也有正負極性，但此處沒有區別。

Step3 取出長 20cm 杜邦線連接 USB 插頭和 SU-03T 模組的 VCC 和 GND，此處須注意電源之正負極性，如果錯接將會損壞模組。

將咪頭之杜邦線插到模組的 MIC+ 和 MIC-，此處須注意咪頭正負極性，如果錯接將會損壞咪頭。

將喇叭之杜邦線插到模組的 SPK+ 和 SPK-，此處無須注意喇叭正負極性。

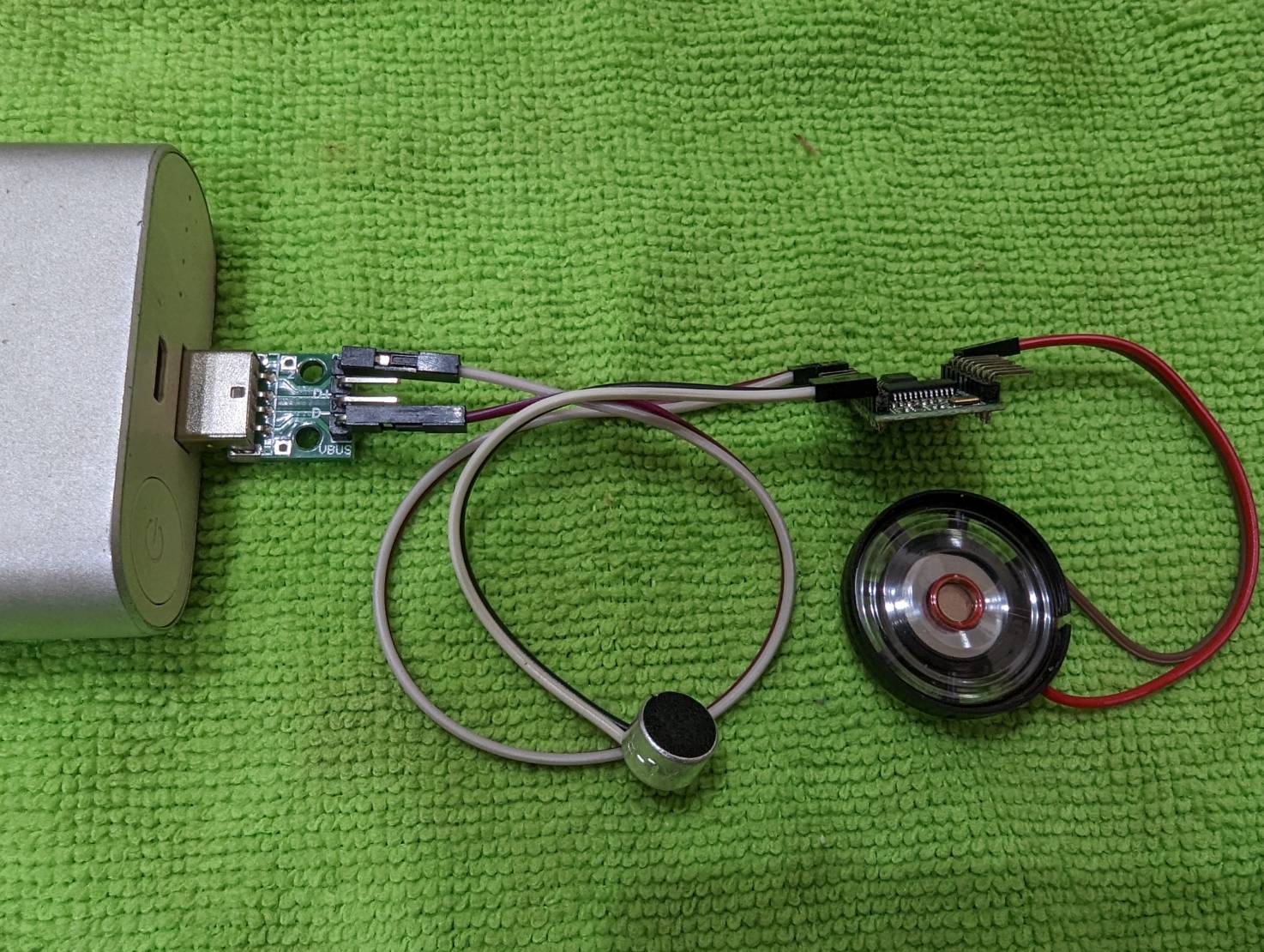

Step4 將 USB 插頭插入行動電源，稍後即可從喇叭傳出歡迎語音。

接著您可以說出下列詞句去控制模組作動：

你好小智

打開燈光

關閉燈光

打開插座

關閉插座

打開空調

關閉空調

觀看影片 https://youtu.be/nQBQvuCe3R8
